MÉTODO DE PROYECTOS COCHE ELÉCTRICO


1.Definir el problema:

1)  Dimensiones del prototipo: Sus dimensiones maximas son 250 mm x 150 mm.

2) Materiales:

 -madera de contrachapado para la estructura

 -plástico para ruedas

 - metal para los ejes

3) Componentes eléctricos utilizados:

• Motor eléctrico de corriente continua
• Pila de petaca de 4,5 V
• Cableado de hilo de cobre
• Interruptor
• Conmutador del tipo llave de cruce
• Diodos LED de diferentes colores
• Señal acústica electrónica

4) Especificaciones del proyecto:

1. El coche eléctrico debe constar de un mando a distancia cableado que permita arrancar el vehículo marcha adelante y marcha atrás.
2. Debe ser posible girar el coche a izquierda y derecha con la ayuda del mando a distancia.
3. La iluminación del coche estará compuesto por dos luces de color verde cuando el coche circule marcha adelante y dos luces de color rojo cuando el coche circule marcha atrás.
4. Cuando el coche se mueva en sentido contrario emitirá un sonido hasta que cambie el sentido de la marcha.
5. Se valorará la utilización de material reciclado.
6. El diseño de la carrocería es libre, siempre y cuando, se respeten las dimensiones máximas del proyecto y no afecte negativamente a su funcionamiento.
7. Aunque la estética sea importante se valorará prioritariamente el funcionamiento del mismo.

2. BUSCAR INFORMACIÓN




LOS MATERIALES QUE VAMOS A UTILIZAR EN EL COCHE ELECTRICO SON:

 -MOTOR ELECTRICO DE CORRIENTE CONTINUA: se utilizarán dos para poder mover las los ruedas fijas.

  -PILA DE PETACA DE 4,5V: usaremos dos porta pilas que irán en el mando y es de donde sacaremos la energía para nuestro coche.

  -cable: lo usaremos para poder unir todos los componentes de nuestro proyecto.

interructor: controlara todos los movimientos del circuito ya que al moverlo hacia un lado o  otro la corriente cambia de sentido.

LED DE COLORES: van delante y detras del coche y se encienden segun si el coche valla hacia alante o hacia atras.

  -rueda loca:es una rueda que se mueve hacia todas las direcciones.

  -Ruedas fijas: sse moveran con los dos motores.

  -tornillos y tuercas: son los que sujetan todos los componentes de los materiales.

 vocina: sonara al moverse el coche.

3.DISEÑO:

    FUNCION GENERAL: tenemos que crear un coche que no pase las medidas de 250 y 110mm que tiene que funcionar con dos pilas de petaca que colocaremos en un mando aparte. el coche se tiene que mover hacia allante y hacia atras y poder girar, esto lo conseguiremos con la rueda loca. ademas tambien tenemos que conseguir que cuando el coche valla hacia alante se enciendan dos leds y cuando valla hacia atras se enciendan otros dos leds diferentes. alfinal tambien tenemos que conseguir que suene la bocina mientras el coche va hacia un sentido.

    PARTE MECANICA: nuestro coche tiene forma como de "I" con los huecos para las ruedasfijas y en la parte delantera pondremos la rueda loca. pondremos dos leds alante por fuera y dos atras tambien por fuera. tambien tendremos las dos pilas de petaca fuera del coche en un mando aparte.

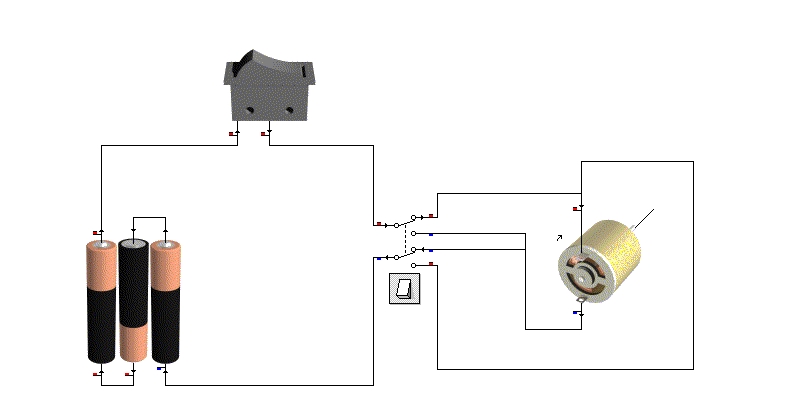

   -PICTORICA CIRCUITO:



   -Simbólica circuito:
